Húzórugó méretezés alapjai: Útmutató kezdőknek
Húzórugó méretezés alapjai: Útmutató kezdőknek
A húzórugók a mechanikai szerkezetek egyik alapvető elemei, melyek különféle iparágakban és alkalmazásokban előfordulnak. Ebben az útmutatóban kezdők számára összefoglaljuk a húzórugók méretezésének alapjait, beleértve a méretek, anyagok és erőhatások figyelembevételét. Reméljük, hogy a cikk végére egyértelműbbé válik számodra, hogyan tervezheted meg saját húzórugóidat.
Mi az a húzórugó?

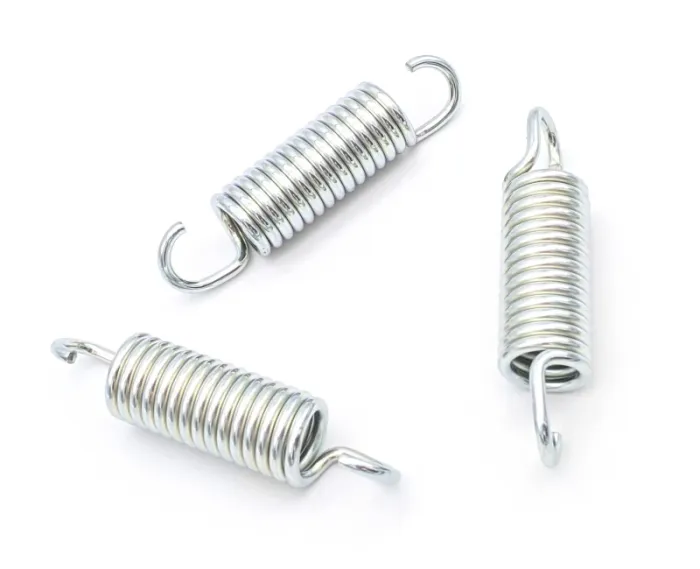

A húzórugó, más néven nyújtó- vagy feszítőrugó, olyan mechanikai alkatrész, amely az axiális húzóerőt átalakítja potenciális energiává, majd ezt az energiát használja fel visszahúzó mozgásra. A megfelelő méretezés elengedhetetlen ahhoz, hogy a rugó hatékonyan működjön, és elkerüljük a meghibásodásokat.
Húzórugó méretezés alapjai
1. Anyagválasztás
A húzórugók anyaga döntően befolyásolja azok teljesítményét és élettartamát. Az alábbiakban felsoroljuk a leggyakrabban használt rugóanyagokat:
- Acél: Az egyik legelterjedtebb rugóanyag, amely magas rugalmassági tulajdonságokkal rendelkezik.
- Rozsdamentes acél: Korrózióálló tulajdonságai miatt kül- és belterületen egyaránt használható.
- Phoszfor bronz: Elektromos áramvezetés mellett használt, jó korrózióállósággal rendelkező anyag.
- Inconel: Magas hőmérsékleten is kiváló teljesítményű szuperötvözet.
2. Rugókonstans (k)
A rugókonstans az a tényező, amely meghatározza, mennyi erő szükséges a rugó bizonyos mértékű megnyújtásához. A Hooke-törvény szerint a rugóerő (F) egyenesen arányos a megnyúlással (x):
F = k * x
A rugókonstans értéke nagyban függ az anyagtól, a huzal átmérőjétől, a rugó átmérőjétől és a menetemelkedéstől.
3. Huzalátmérő és rugóátmérő
A huzal átmérője (d) és a rugó külső átmérője (D) szintén kulcsfontosságú paraméterek. A huzalátmérő meghatározza a rugó erősségét, míg a külső átmérő a rugó méretét és helyigényét befolyásolja.
4. Aktív menetek száma (n)
Az aktív menetek azok a rugómenetek, amelyek ténylegesen hozzájárulnak a rugónyúláshoz. Általában a húzórugóknál a teljes menetszám és az aktív menetszám közötti különbség függ a rugó végkialakításától.
5. Szigetelés és védelem
A legtöbb húzórugó esetében fontos a megfelelő bevonatolás, amely védelmet nyújt a korrózió ellen. Például az elektrolitikus bevonatok vagy a mechanikai galvanizálás kiváló lehetőségek a hosszú élettartam biztosítására.
Húzórugó tervezési lépések
1. Terhelési követelmények meghatározása
Az első lépés a tervezés során annak meghatározása, hogy mekkora terhelésnek lesz kitéve a húzórugó. Ez magában foglalja a maximális és minimális terhelési értékeket is.
2. Rugókonstans kiszámítása
A rugókonstanst az adott terhelési követelmények és a kívánt rugóúthossz alapján lehet kiszámítani. Fontos, hogy pontos számításokat végezzünk a megfelelő működés érdekében.
3. Méretek meghatározása
A következő lépés a rugó fizikai méreteinek meghatározása, beleértve a huzal átmérőjét, a rugó külső átmérőjét és az aktív menetszámot. Ezek az adatok biztosítják, hogy a rugó megfeleljen a terhelési követelményeknek.
4. Anyag kiválasztása
A megfelelő anyag kiválasztása kulcsfontosságú a rugó élettartamának és teljesítményének biztosítása szempontjából. A választást elsősorban a környezeti feltételek és a terhelési követelmények befolyásolják.
Gyakori hibák és elkerülésük
Vegyük figyelembe a fáradási hatásokat
A húzórugók esetén gyakori hiba, hogy nem veszik figyelembe a fáradási hatásokat, amelyek hosszú távon meghibásodáshoz vezethetnek. A megfelelő anyagválasztás és a terhelési követelmények figyelembevétele segíthet ennek elkerülésében.
Túlzott méretezés
A túlzott méretezés nemcsak felesleges költségnövekedést jelenthet, hanem a rugó működési hatékonyságát is csökkentheti. Érdemes pontos méretezést végezni, hogy a rugó a lehető legkisebb helyet foglalja el, mégis megfeleljen a terhelési követelményeknek.
Helytelen végkialakítás
A megfelelő végkialakítás elengedhetetlen a húzórugók hatékony működéséhez. A rosszul megválasztott végkialakítás okozhatja a rugó korai meghibásodását vagy nem megfelelő működését.
Összegzés
A húzórugók méretezése és tervezése komoly szakértelmet igényel, hiszen a megfelelő anyagválasztás, a pontos méretek meghatározása és a terhelési követelmények figyelembevétele elengedhetetlen ahhoz, hogy a rugó hosszú távon megbízhatóan működjön. Reméljük, hogy útmutatónk segítségével jobban megérted a húzórugók tervezésének alapjait, és sikeresen alkalmazhatod a tanultakat saját projektjeidben.
Bármilyen kérdés vagy további információ esetén ne habozz kapcsolatba lépni velünk!
